Při výpadku proudu v klinice s operačním sálem se současně řeší rozoperovaný pacient, chlazené léky a hospitalizovaná zvířata. Písemný plán zálohy zkracuje rozhodování na jednu otázku, co se zapojí jako první. Pro sestavení stačí půdorys kliniky, štítky přístrojů a poslední revizní zpráva rozvaděče.
Rozdělte zátěž do tří skupin
Projděte každou místnost a každý spotřebič zapište do jedné ze tří skupin.
- Nepřerušitelné jsou operační osvětlení, monitorace pacienta, odsávačka, vyhřívání operačního stolu, chlazení léčiv a vakcín, hospitalizační boxy s vyhříváním a osvětlení chodeb.
- Krátce odložitelné jsou sterilizátor, klimatizace, rentgen, laboratoř a počítače s ukládáním dokumentace.
- Odložitelné jsou osvětlení čekárny, ohřev vody, kávovar a dobíjení drobností.
Třetí skupinu na záložní zdroj vůbec nepřipojujte, výkon se tím sníží. Vzduchotechniku zařaďte podle situace do první nebo druhé skupiny a rozhodněte o tom předem.
Chlazené léky vyžadují záznamník teploty s pamětí. Po výpadku chlazení se zaznamenaný průběh porovná s podmínkami skladování v příbalové informaci nebo souhrnu údajů o přípravku. Pokud z nich nevyplývá jasná odpověď, lze se obrátit na držitele rozhodnutí o registraci. Zmrznutí většině očkovacích látek škodí, proto se vyplatí kontrolovat i spodní hranici rozmezí.
Jak spočítat výkon
Sečtěte příkony skupin, které chcete zálohovat. Najdete je na štítcích přístrojů ve wattech nebo kilowattech. Hodnoty v příkladu jsou ilustrační a zálohují se první dvě skupiny.
- Operační sál včetně lampy, monitorace, odsávačky a vyhřívání stolu 3 kW.
- Chlazení léků a vakcín 1 kW.
- Počítače, server a síť 1 kW.
- Osvětlení a hospitalizace 2 kW.
- Sterilizátor 4 kW.
- Klimatizace se dvěma kompresory po 2,5 kW, celkem 5 kW.
Trvalý odběr činí 16 kW. Výkon zdrojů se udává v kVA, proto se výsledek dělí účiníkem. Pro směs motorů a elektroniky se orientačně počítá s hodnotou 0,8, takže 16 kW odpovídá zhruba 20 kVA.
Rozběh motoru se počítá zvlášť a jen jednou, pro nejnáročnější spuštění. Asynchronní motor při přímém rozběhu krátce odebírá zhruba pětinásobek až sedminásobek jmenovitého proudu. V příkladu je to kompresor s 2,5 kW, který naskočí, když ostatní zařízení už běží. Sám krátce odebere 12,5 až 17,5 kW a zbytek zátěže běží s 13,5 kW. Špička tedy dosáhne 26 až 31 kW, což je zhruba 33 až 39 kVA. Stroj se jmenovitým výkonem 40 kVA by při rozběhu pracoval téměř na hranici, proto se u takové kliniky vyplatí poptávat stroj o stupeň výš. Druhý kompresor musí naskočit později, o což se postará časová prodleva v řízení klimatizace nebo měkký rozběh, který doporučí servisní firma klimatizace. Konkrétní stroj potvrdí dodavatel podle štítků vašich přístrojů.
Přípojné místo a rozdělení rolí
Záložní zdroj se do budovy zavádí přes rozvaděč, a zapojení patří elektrikáři s oprávněním. Při ručním provozu je mezi sítí a zdrojem přepínač síť, nula, generátor, který zabrání zpětnému napájení sítě. Zpětné napájení ohrožuje pracovníky distributora a může poškodit i vaši techniku. Automatický přepínač ATS při výpadku sítě sám nastartuje motor a přepne zátěž, obvykle během desítek sekund. Operační lampa a monitor by po tuto dobu měly běžet z baterie nebo UPS.

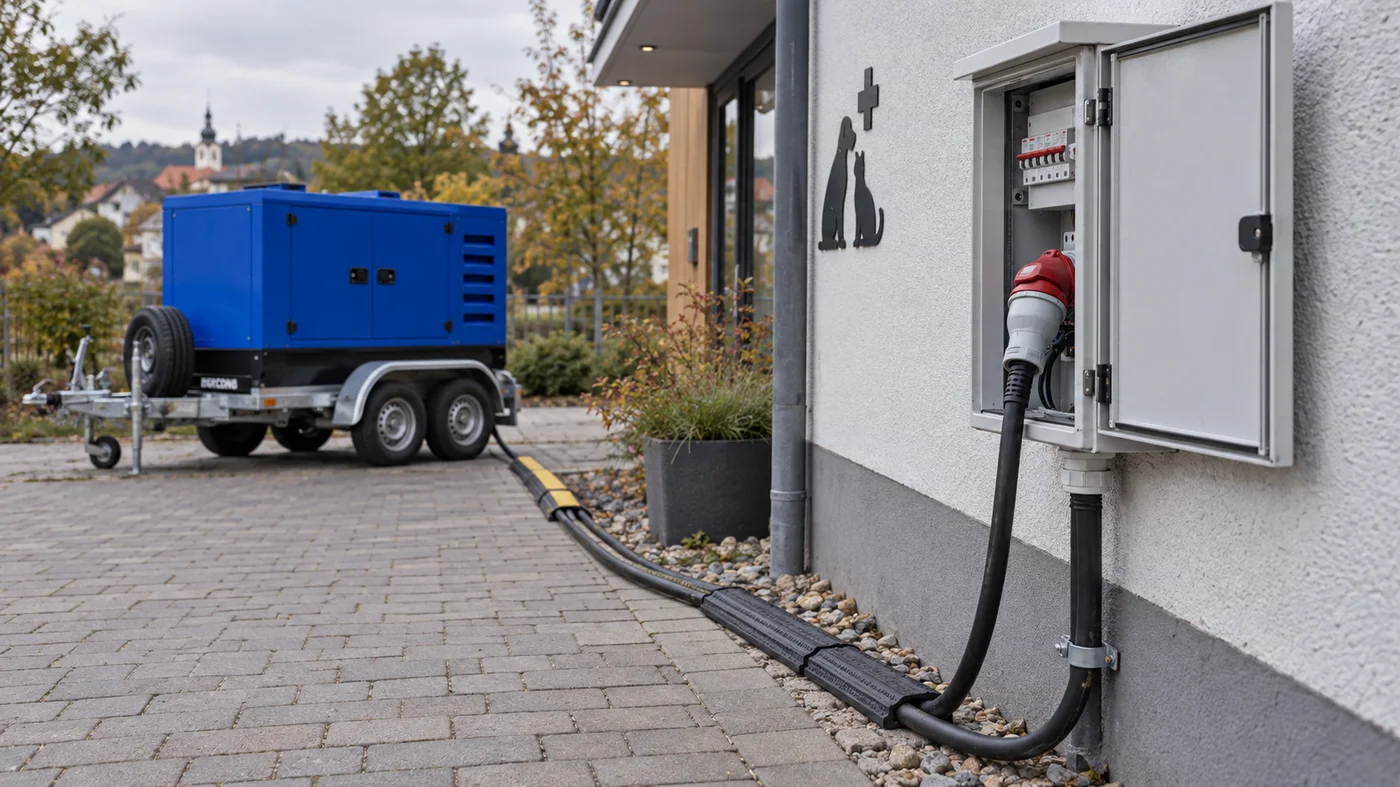

Elektrikář potřebuje schéma rozvaděče a jmenovitou hodnotu hlavního jističe. Dohodněte s ním také kabelovou trasu a průchod do technické místnosti. Přípojnou skříň s vývodem 400 V lze připravit předem, stroj se pak v den potřeby jen přistaví a zapojí. Stroj postavte tak, aby výfukové plyny nemířily k oknům ani k nasávání vzduchu.
Do plánu patří i jména. Určete, kdo při výpadku volá elektrikáře a dodavatele stroje, kdo kontroluje záznam teploty v lednicích a kdo rozhoduje o odložení zákroku. Role zapisujte jako funkce, aby plán nezestárl s každou změnou v týmu.
Kdy se vyplatí pronájem na dobu revize

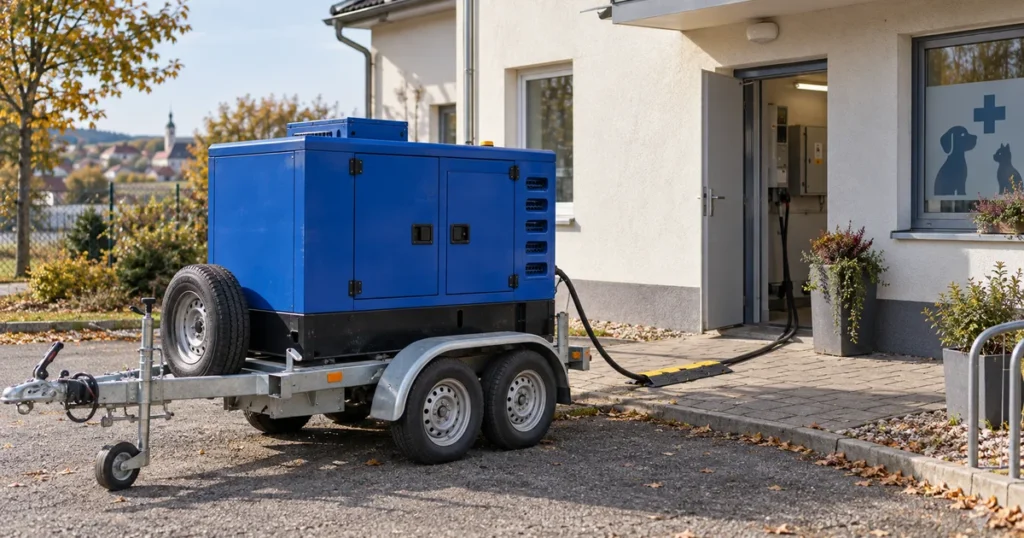

Náhradní napájení klinika potřebuje také při plánované revizi rozvaděče, výměně hlavního jističe nebo opravě přípojky. Termín znáte dopředu, takže odstávku lze připravit s předstihem. Na taková období dává smysl pronájem elektrocentrály s kapotovaným strojem na přívěsu. Flotila začíná na 15 kVA a pro větší potřebu lze stroje propojit do paralelního chodu. Zapojení včetně ATS, kabeláže a rozvaděčů se domlouvá předem spolu s objednávkou.
Při poptávce se hodí mít po ruce tyto údaje.
- Trvalý odběr v kW a nejsilnější motor, který se rozbíhá.
- Termín a předpokládaná délka odstávky.
- Adresa, přístup pro přívěs a místo pro stroj.
- Způsob zapojení a kdo doplní naftu, pokud se práce protáhnou.
Zkouška před odstávkou
Před plánovanou odstávkou naplánujte zatěžovací zkoušku na dobu, kdy klinika neoperuje. Ověříte při ní rozběh kompresorů, přepnutí ATS a to, zda záznamník teploty zachytil celý průběh. Výsledek zapište a přiložte k plánu.
